［電力半導體交流開關模塊］



特點

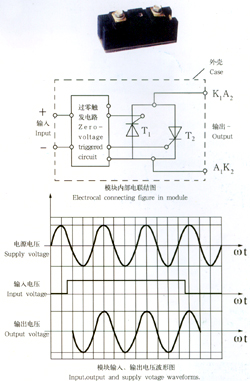

* 二個反並聯晶閘管和一個過零觸發電路組成，是一個四端（二個輸入端和二個輸出端）無觸點電子開关
* 過零觸發。輸入端加觸發信號後，主電路不立即導通，將延遲到交流正波零點交越附近（±10V左右）導通
* 採用進口玻璃鈍化方形芯片，DBC陶瓷板以及各種導熱絕緣材料，模組參數一致性好，可行性高
* 功率大：輸出額定電流達1000A，晶閘管的VDRM和VRRM達2200V
* 輸入、輸出端與模塊銅底板之間的絕緣耐壓VISO≥2.5KVRMS，光耦隔離，輸入與輸出端之間的絕緣耐壓為7.5KV。



應用
* ISC靜止無功補償器
* 工業加熱爐，烘箱、紡織和輕工行業的烘房自動加熱
單相、三相無觸點動力開關
* 軌鋼機，起重機等驅動系統
* 電機，電磁閥等控制

注：型號用MTXD表示單相，MTXDS表示三相，如MTXD200-18，即為200A，1800V，單相。
